HY1600-2型卧式冷室压铸机

2021-01-14 10:33


机型亮点

  • 最大空压射速度≥8M/S,增压建压时间≤15MS。
  • 高强度蜂窝箱铸造模板,高拉力合金钢哥林柱(大杠)外层电镀耐磨硬铬。
  • 多组抽芯装置,多种抽芯模式可供选择。
  • 四级压射速度和压力控制方式,独立的速度及增压储能器,位置和压力两种触发方式。
  • 日本欧姆龙PLC控制系统,运行平稳,耐用可靠;报警内容显示功能,可快速排除故障。
  • 欧美日名牌液压元件。
伺服控制系统亮点
  • 自主产权的伺服控制软件,国际名厂的伺服控制系统组件,精密控制,经久耐用, 解决伺服电机、齿轮泵频繁受冲击的问题,大大减少受冲击次数,同等硬件配置状况下,可延长使用寿命50%以上。
  • 高性能动态响应,生产效率提高5%-15%。
  • 按需提供液压动力,节能效果达到50%-70%。
  • 减少设备运行消耗电量,减少设备装油量,减少设备冷却水量,大大缩减生产成本。
  • 压力、流量双闭环控制,控制及重复精度高。
  • 生产高精密铸件产品,提升产品竞争力
HY1600-2型卧式冷室压铸机基本参数


    合型力:≥16000 KN                                                     拉杠内距:1250×1250 mm

    大杠直径:∅260 mm                                                    动型板行程:950mm

    压型厚度:600~1320 mm                                          顶出行程:≥250mm

    顶出力:≥650 KN                                                         压射力:530~1300KN

    压射位置:0~-350 mm                                               熔杯直径:∅110~150mm

    浇入量(铝):17.2~32Kg                                        压射比压:73.6~136.8Mpa

    铸造面积:1169~2173 cm2                                       最大铸造面积:4000 cm2

    压射法兰凸出定板高度:25-0.05 mm                         压射头推出距离:380 mm

    压射行程:1000 mm                                                   管路工作压力:14Mpa

    电动机功率:37×2 kw                                                 机器重量:90000 Kg

    外形尺寸(长×宽×高):12000×3200×4400 mm

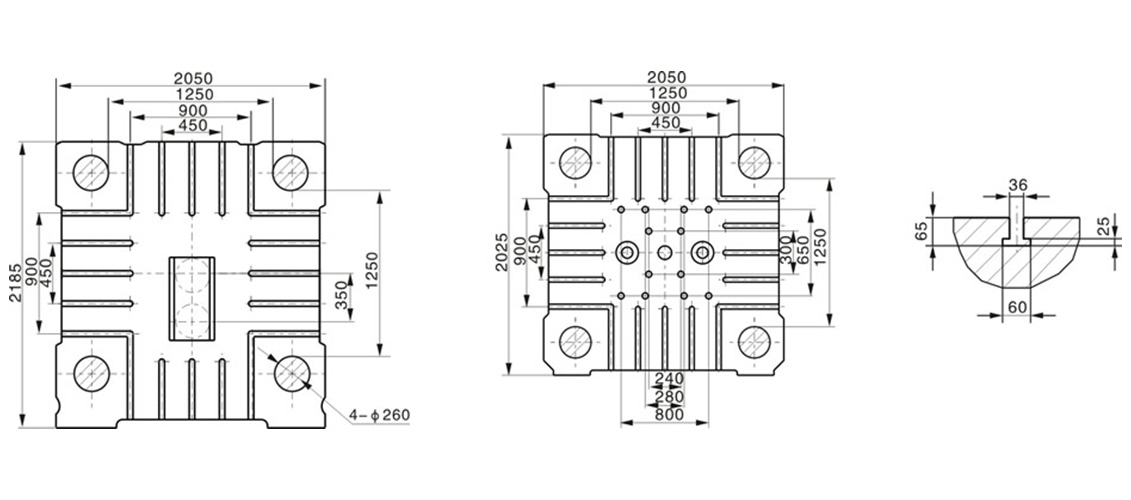

HY1600-2型卧式冷室压铸机模板图
